Sơ đồ điện máy lọc nước RO: Giải mã “mê cung dây điện” chỉ trong 3 phút

Sơ đồ điện máy lọc nước RO – thứ mà thợ thì thuộc lòng, nhưng người dùng thì chẳng mấy ai quan tâm. Cho đến khi máy “dở chứng”, bơm chạy mãi không ngắt hoặc nước không lọc được giọt nào. Đừng lo, bạn không cần là kỹ sư để hiểu được hệ thống này. Bài viết này sẽ giúp bạn nắm rõ từng sợi dây và vai trò của nó – cực dễ nhớ!

1. Tổng quan về sơ đồ điện máy lọc nước RO

Sơ đồ điện máy lọc nước RO là bản thiết kế thể hiện cách các linh kiện điện tử được kết nối với nhau để điều khiển toàn bộ quá trình lọc nước. Vai trò của sơ đồ máy lọc nước RO là cực kỳ quan trọng.

Cấu tạo máy lọc nước ro bao gồm các bộ phận chính có dây điện sau:

- Adapter (Nguồn điện): Đây là bộ phận chuyển đổi dòng điện xoay chiều (AC) từ ổ cắm dân dụng (220V) thành dòng điện một chiều (DC) có điện áp phù hợp (thường là 24V hoặc 36V) để cấp cho các linh kiện điện tử khác của máy.

- Bơm áp (Bơm RO): Là trái tim cơ học của máy, bơm áp có nhiệm vụ tạo ra áp lực nước đủ lớn để đẩy nước qua màng lọc nước RO siêu nhỏ.

- Van điện từ (Van cấp nước): Đây là một van điều khiển bằng điện, có chức năng mở để cấp nước vào hệ thống khi máy hoạt động và đóng lại để ngắt nước khi máy dừng.

- Van xả thải: Một số máy lọc nước RO hiện đại có thêm van xả thải điều khiển bằng điện, giúp tự động xả nước thải theo chu kỳ hoặc khi khởi động máy để làm sạch màng.

- Cảm biến áp thấp (Low-pressure switch - LPS): Cảm biến này được lắp ở đường nước vào trước bơm. Nhiệm vụ của nó là phát hiện khi áp lực nước đầu vào quá yếu.

- Cảm biến áp cao (High-pressure switch - HPS): Cảm biến này có chức năng ngắt điện vào bơm khi áp lực nước trong bình áp đã đủ (bình đã đầy), hoặc khi đường nước ra bị tắc.

- Phao điện (trong bình chứa nước thành phẩm - tùy thiết kế): Khi nước trong bình đầy đến một mức nhất định, phao điện sẽ kích hoạt công tắc để ngắt nguồn điện cấp cho bơm và van điện từ.

2. Giải mã "mê cung dây điện" – Cách hoạt động chu trình

Hiểu được cách các bộ phận này tương tác với nhau thông qua sơ đồ điện máy lọc nước RO sẽ giúp bạn hình dung rõ hơn về chu trình hoạt động của máy.

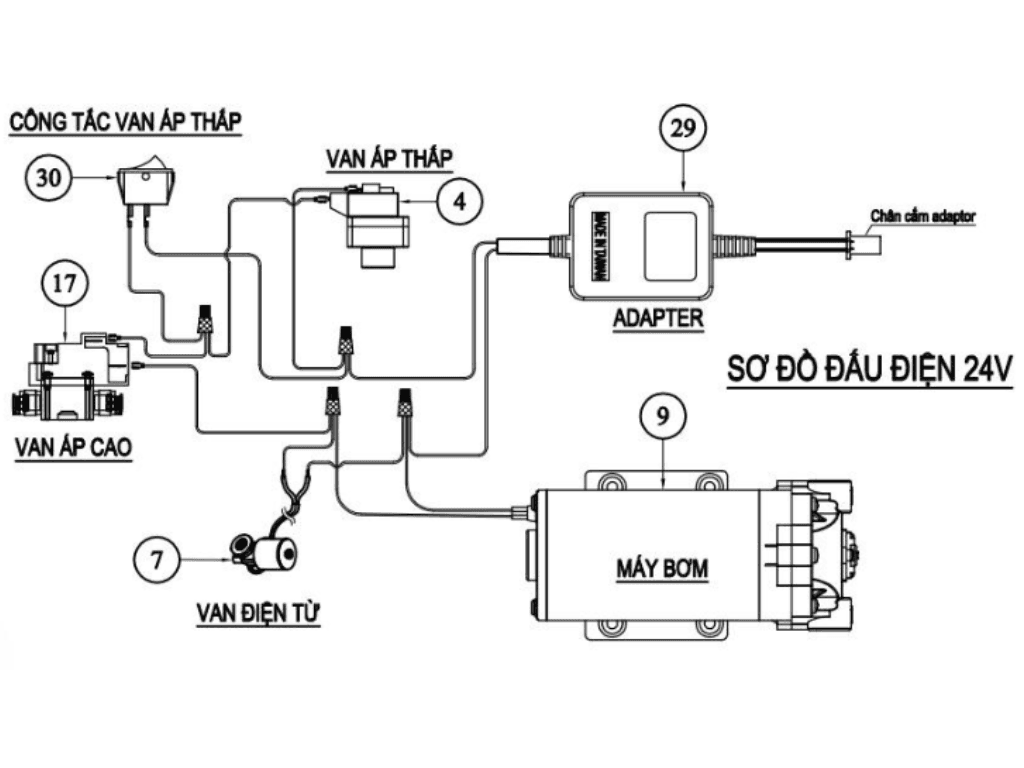

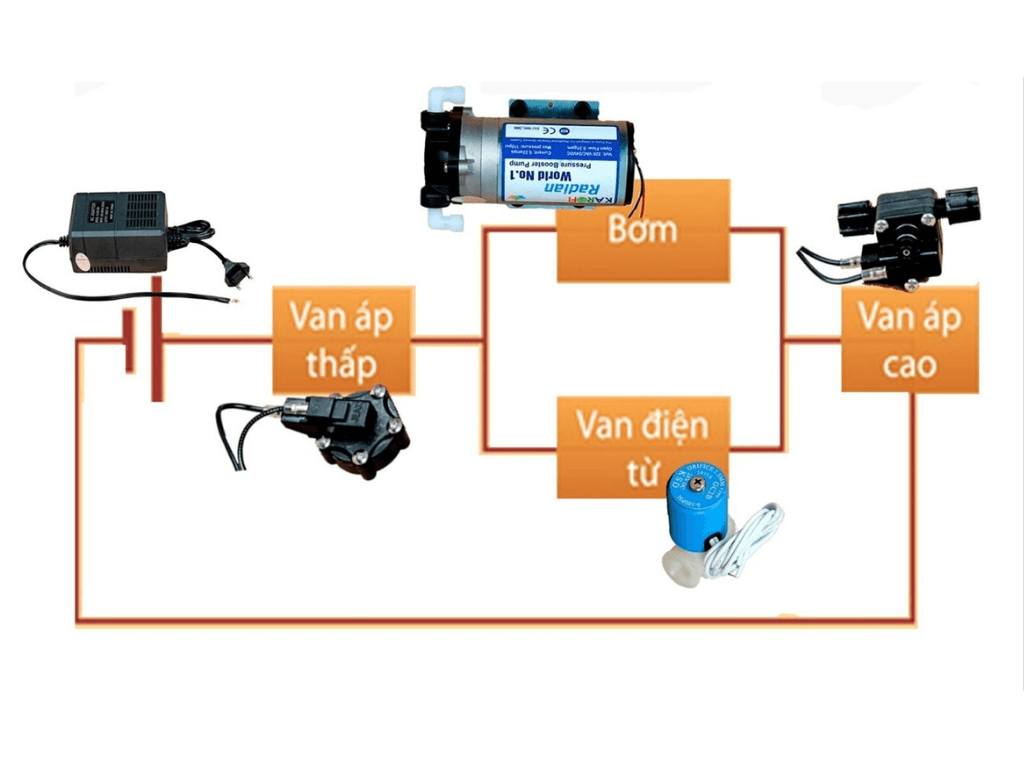

Dòng điện trong máy lọc nước RO thường tuân theo sơ đồ đấu điện máy lọc nước với một chu trình logic như sau:

2.1. Khởi động và kiểm tra áp lực thấp

Khi bạn cắm điện và bật máy, dòng điện từ Adapter sẽ đi qua Công tắc áp suất thấp (LPS) đầu tiên.

- Nếu áp lực nước đầu vào đủ: LPS sẽ đóng mạch, cho phép dòng điện tiếp tục đi qua.

- Nếu áp lực nước đầu vào yếu (thiếu nước): LPS sẽ ngắt mạch, không cho dòng điện đi tiếp. Lúc này, bơm và van điện từ sẽ không hoạt động, bảo vệ máy lọc nước taka khỏi chạy khô.

2.2. Cấp điện cho Bơm và Van Điện Từ

Khi LPS đóng mạch, dòng điện sẽ được cấp đồng thời cho Bơm áp và Van điện từ.

- Van điện từ sẽ mở ra, cho phép nước từ nguồn cấp chảy vào hệ thống.

- Bơm áp bắt đầu hoạt động, tạo áp lực đẩy nước qua các lõi lọc thô và sau đó là màng lọc nước RO.

2.3. Quá trình lọc và kiểm soát áp lực cao

Theo sơ đồ điện máy lọc nước ro, nước sau khi qua màng RO sẽ đi vào bình áp.

- Khi nước trong bình áp bắt đầu đầy lên, áp lực nước ở đường ra sau màng RO (nơi lắp Cảm biến áp cao - HPS) sẽ tăng dần.

- Cảm biến áp suất cao (HPS) theo dõi áp lực này.

- Khi áp lực nước trong bình áp đạt mức cài đặt (tức là bình đã đầy): HPS sẽ tự động ngắt mạch, cắt điện cấp cho bơm và van điện từ. Lúc này, bơm sẽ dừng hoạt động, van điện từ đóng lại, và quá trình lọc dừng lại. Đây là cơ chế tự động ngắt khi đầy của máy lọc nước amway.

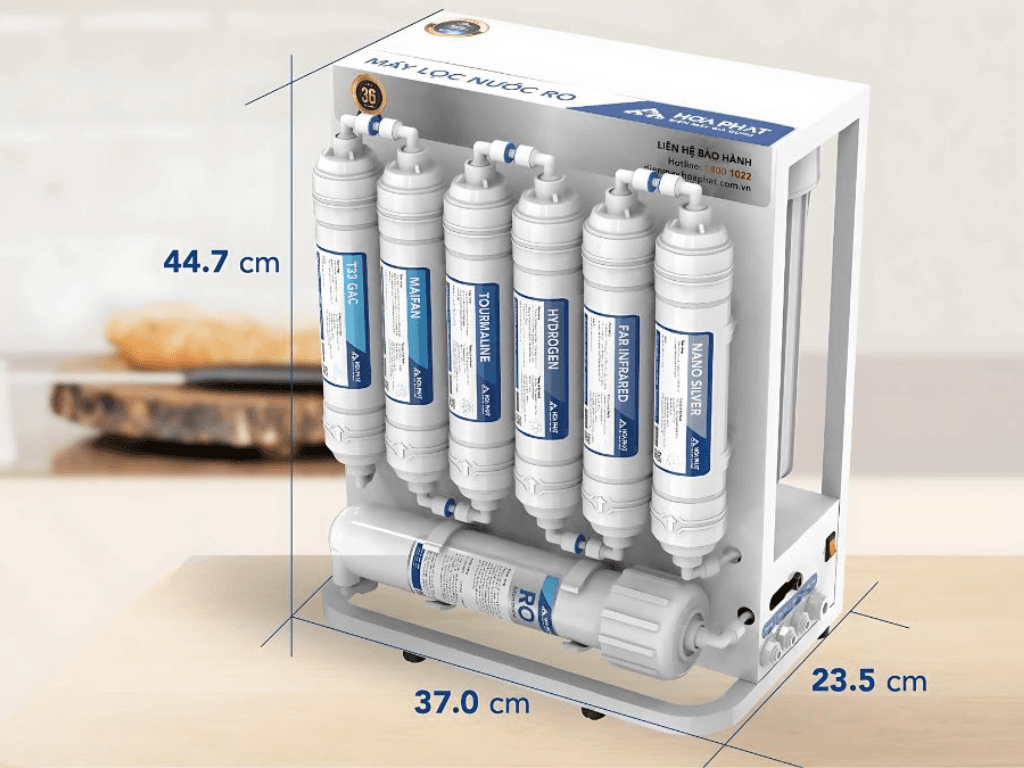

2.4. Hoạt động của Van xả thải (tùy loại máy)

Đối với các máy có van xả thải tự động điều khiển bằng điện như máy lọc nước htech, van này thường được lập trình để mở trong vài giây đầu tiên khi máy khởi động (để rửa màng RO) và sau đó đóng lại. Một số máy cũng có thể xả thải định kỳ trong quá trình hoạt động hoặc khi có sự cố.

2.5. Phao điện (tùy thiết kế)

Trong trường hợp máy có bình chứa nước thành phẩm độc lập và sử dụng phao điện, phao này sẽ là một lớp bảo vệ bổ sung. Khi nước trong bình đầy, phao sẽ nổi lên và kích hoạt công tắc để ngắt nguồn điện vào hệ thống, tương tự như HPS nhưng hoạt động dựa trên mức nước vật lý.

Toàn bộ chu trình này được thực hiện tự động dựa trên sơ đồ điện máy lọc nước RO đã được thiết kế sẵn, mang lại sự tiện lợi và an toàn cho người sử dụng. Bạn cũng có thể áp dụng cách đấu điện máy lọc nước dựa trên sơ đồ Htech vừa chia sẻ.

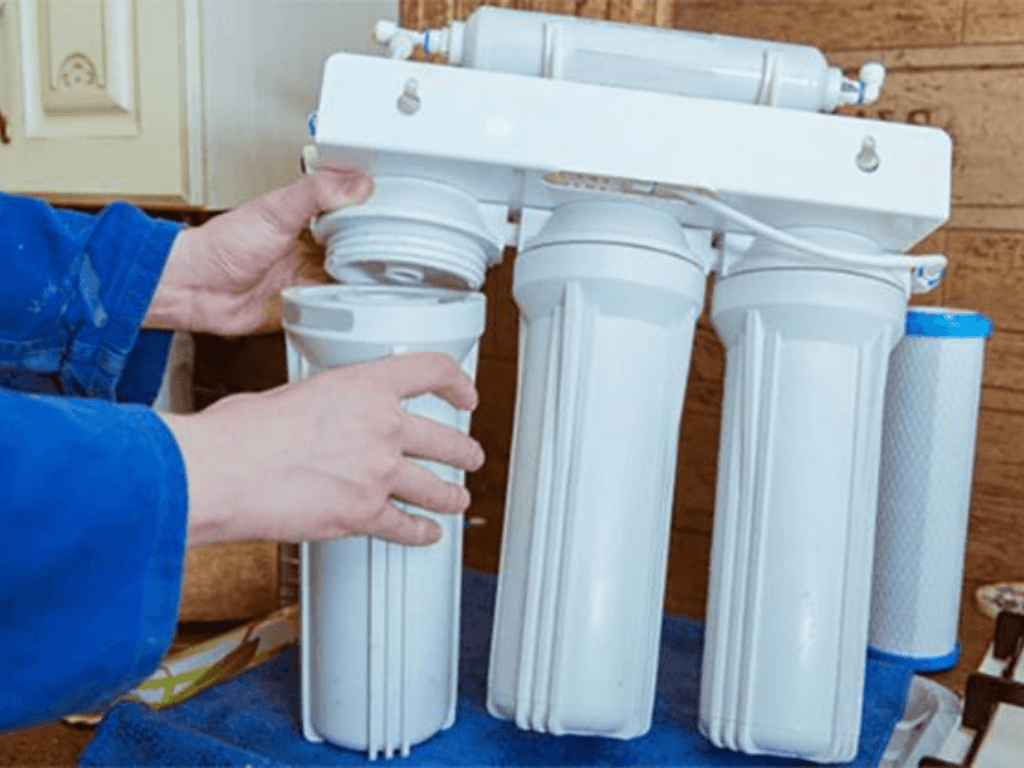

3. Lỗi đấu dây hay gặp & cách kiểm tra nhanh

Việc hiểu sơ đồ điện máy lọc nước RO cũng giúp bạn dễ dàng chẩn đoán và khắc phục một số lỗi cơ bản liên quan đến điện. Dưới đây là một số lỗi đấu dây thường gặp và cách kiểm tra nhanh:

3.1. Máy không chạy bơm, không có tiếng động nào khi bật máy

Khi máy không chạy bơm, bạn có thể áp dụng sơ đồ điện máy lọc nước karofi để:

- Kiểm tra Adapter: Dùng đồng hồ đo điện áp đầu ra của adapter. Nếu không có điện hoặc điện áp không đúng (ví dụ: dưới 24V DC), adapter có thể bị hỏng và cần thay thế.

- Kiểm tra Công tắc áp suất thấp (LPS): Đây là thủ phạm phổ biến nhất. Đôi khi, do nguồn nước yếu hoặc cặn bẩn, LPS bị kẹt ở trạng thái ngắt. Bạn có thể thử tháo hai dây điện nối vào LPS và nối tắt chúng lại (chỉ để kiểm tra nhanh trong vài giây, không sử dụng lâu dài). Nếu bơm chạy, nghĩa là LPS bị hỏng hoặc nguồn nước cấp yếu. Nếu bơm vẫn không chạy, lỗi có thể nằm ở Adapter hoặc bơm.

3.2. Bơm chạy nhưng không ra nước hoặc ra rất ít nước

Sơ đồ máy lọc ro còn có thể áp dụng để xử lý trong trường hợp này:

- Có thể van điện từ không mở: Dùng bút thử điện kiểm tra xem có điện vào van điện từ không. Nếu có điện nhưng van không mở (không nghe tiếng "tách" nhẹ khi bật máy), van có thể bị kẹt hoặc hỏng. Lỗi này cũng có thể do đấu dây sai, khiến van không nhận được điện.

- Kiểm tra lắp đặt màng RO máy lọc nước feroli: Đảm bảo màng RO được lắp đúng chiều và không bị tắc.

- Kiểm tra áp lực bơm: Có thể bơm yếu không đủ áp lực đẩy qua màng.

Kết luận

Việc nắm vững sơ đồ điện máy lọc nước RO và cách các linh kiện liên kết sẽ giúp bạn tự tin hơn trong việc bảo trì và xử lý các vấn đề thường gặp, từ đó kéo dài tuổi thọ và nâng cao hiệu quả hoạt động của chiếc máy lọc nước yêu quý của mình. Bạn có thấy sơ đồ mạch điện máy lọc nước không còn quá phức tạp nữa không?
